Оснастка для литья цветных металлов под давлением
Пресс-форма, которая работает с первого запуска
Проектирую пресс-формы, обрубные штампы и кокили для литья алюминиевых сплавов. Вы получаете комплект, по которому оснастку можно изготовить и сразу поставить в работу — без доводки на месте.
- 40
- лет в проектировании оснастки
- 200+
- выполненных проектов
- 18
- постоянных заказчиков
- 1994
- обучение CAD/CAM в EDS, Кёльн
Что проектирую

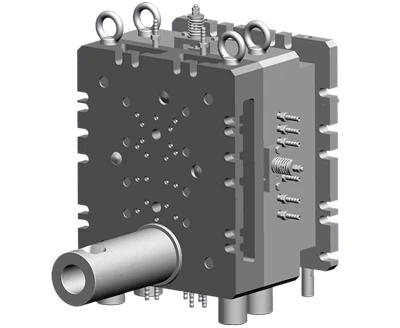

Пресс-формы
Для литья алюминиевых сплавов под высоким давлением. Многогнёздные, с ползунами, гидроцилиндрами, термостатированием и вакуумированием.
Подробнее →

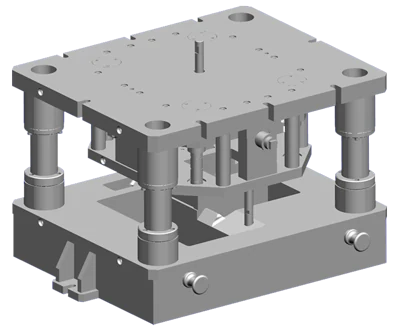

Обрубные штампы
Обрубка литников, облоя и промывников на отливках, полученных литьём под давлением. Проектируются в паре с формой.
Подробнее →

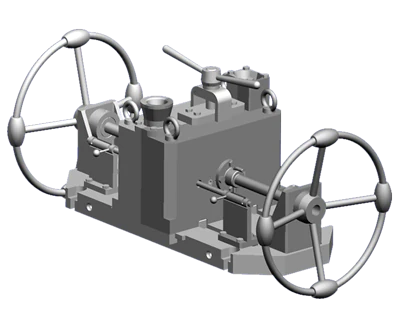

Кокили
Машинные и ручные для литья цветных металлов. Там, где партия не оправдывает пресс-форму, а требования к плотности металла высокие.
Подробнее →Почему конструктор решает больше, чем станок
Ошибка в конструкции оснастки проявляется не на чертеже, а на запуске — когда металл уже залит, а форма стоит в машине. Вот что происходит, если документация сделана неверно.
- 01
Оснастку невозможно изготовить
Конструкция не проходит по станочному парку цеха: недоступные для обработки места, нереализуемые механизмы.
- 02
Изделие не получается качественным
Рыхлоты, проливы, спаи, газоусадочные раковины, уход геометрии за пределы допуска.
- 03
Затраты на доработку
Неудачный запуск означает переделку формы — по деньгам это сопоставимо с новым проектом.
- 04
Срыв сроков выпуска
Пока форму доводят, продукция не выпускается, а обязательства перед заказчиком уже приняты.
- 05
Низкая стойкость
Форма отрабатывает малое число смыканий и досрочно уходит на ремонт.
Работы

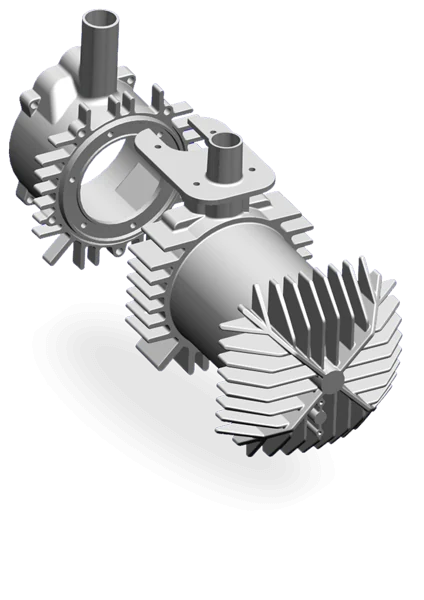

Корпус теплообменника с переходником
Теплообменник предпускового подогревателя для автомобиля. Две пресс-формы с двумя разъёмами каждая.
- Оснастка
- 2 пресс-формы
- Ползунов
- 3
- Срок
- 6 нед.

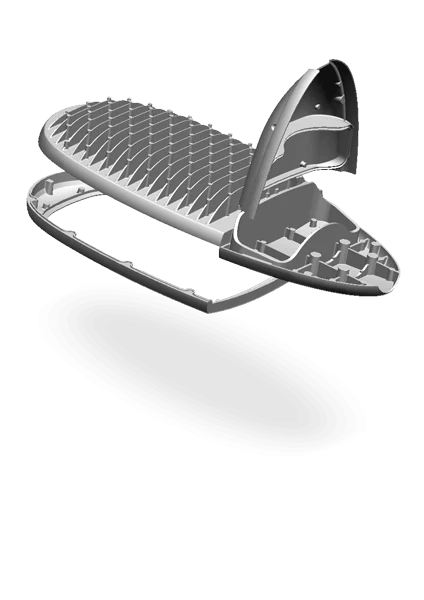

Корпус светодиодного светильника 740×310
Корпус уличного светильника для установки на опоры освещения. Три пресс-формы под разные машины литья.
- Оснастка
- 3 пресс-формы
- Срок
- 6 нед.

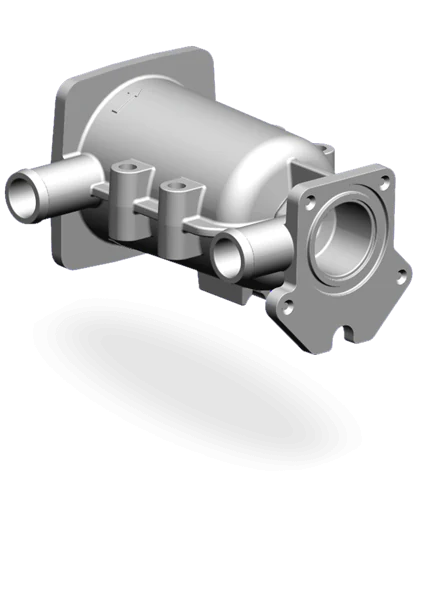

Корпус предпускового подогревателя
Одноместная пресс-форма с ползуном хода более 100 мм на специальном механизме.
- Оснастка
- Пресс-форма
- Ползунов
- 3
- Срок
- 4 нед.

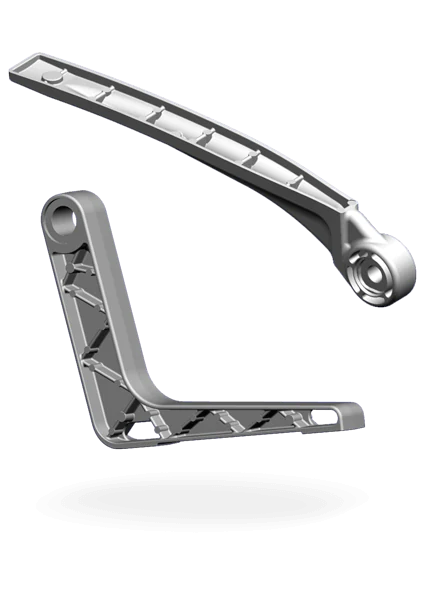

Подлокотник с кронштейном для скоростных поездов
Переработана конструкция самих отливок, затем спроектированы две пресс-формы.
- Оснастка
- 2 пресс-формы + переработка изделия
- Срок
- 8 нед.
Что вы получаете
Комплект документации
Сборочные и деталировочные чертежи по ЕСКД, спецификации, ведомости покупных изделий. По этому комплекту оснастку изготовит любой инструментальный цех — и повторит при необходимости.
3D-модели в NX и STEP
Работаю в Siemens NX (Unigraphics). Вы получаете родные файлы .prt — не переконвертированную геометрию, из которой потом выковыривают поверхности, — и нейтральный STEP для смежников.
Мне доверяют
Предприятия, которые освоили и выпускают продукцию по спроектированной мной оснастке.
Расчёт проекта
Пришлите деталь — получите цену и срок
Приложите 3D-модель или чертёж изделия и укажите, на какой машине планируется литьё. В течение суток отвечу точной стоимостью, сроком и образцом договора.
- Что нужно для расчёта
- 3D-модель или чертёж изделия
- Тип машины литья под давлением
- Сплав и годовая программа
